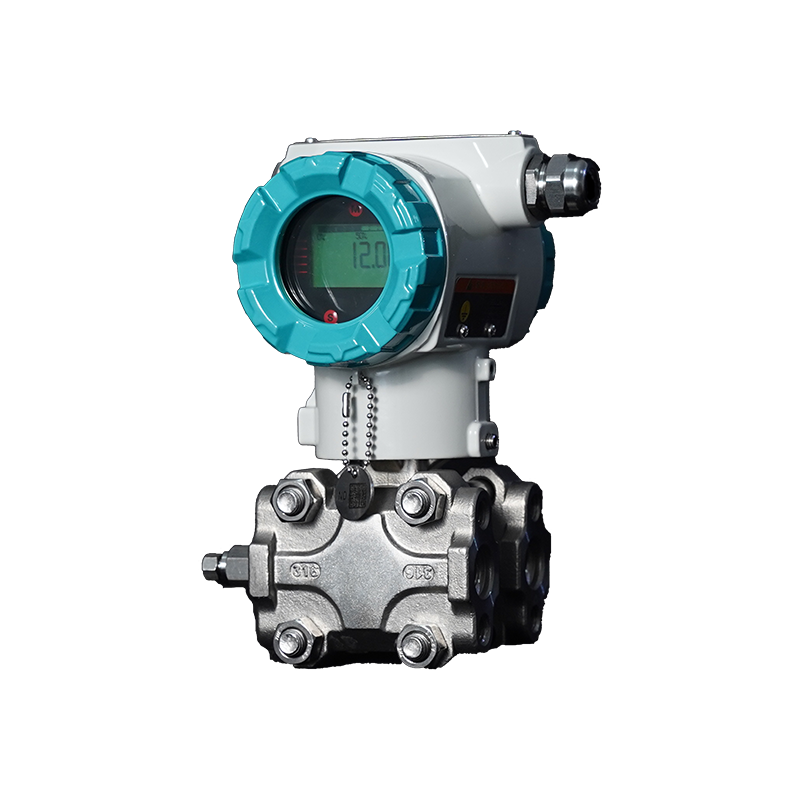

华毅澳峰电容型差压变送器HY3051

1. 产品参数:

被测介质：液体、气体、蒸汽
测量范围：0-125Pa或-0.1-40MPa
温度范围：放大器工作温度范围:-29~+93℃C;LT型为:-25-+70°C;罐充硅油的测量元件:-40-+104°C;远传式变送器:充高温硅油+15-315℃，充普通硅油为-40~+150C
供电电压：18-36VDC
允许过载额定压力的2倍：
罐充液：硅油或惰性油
防爆等级：本安ialCT6 隔爆dI BT6
外壳材质：压铸铝合金，表面环氧喷涂
精度：士0.2%，土0.25%，土0.5%，土0.075%FS
隔离膜片：316L，哈氏合金C-276,蒙乃尔，或钽。

2.产品特点:

精度高
2.稳定性好
3.二线制(特殊可四线制)
4.固体元件，接插式印刷线路板
5.坚固抗振
6.量程、零点外部连续可调
7.正迁移可达500%;负迁移可达600%
8.智能型量程比15:1
9.阻尼可调
10.单向过载保护特性好
11.无机械可动部件，维修工作量少
12.全系列统一结构，零部件互换性强
13.接触介质的膜片材料可选择;316不锈钢、钽、哈氏合金C、蒙乃尔等耐腐蚀材料;
14.防爆结构，全天侯使用。

3.原理概述：

过程压力通过两侧或一侧的隔离膜片及罐充液传至腔室的中心测量膜片，中心膜片是一个张紧的弹性元件，作用在两侧的压力差(对于GP表压变送器大气压力直接施加在中心膜片的低压侧;对于AP绝压变送器，其低压测始终保持一个参考压力)使其产生相应的变形位移，位移量与差压成正比，位移约0.10mm,这种位移在电容板上形成差动电容，由电子线路把差动电容转换成二线制的 4-20mADC信号输出。
