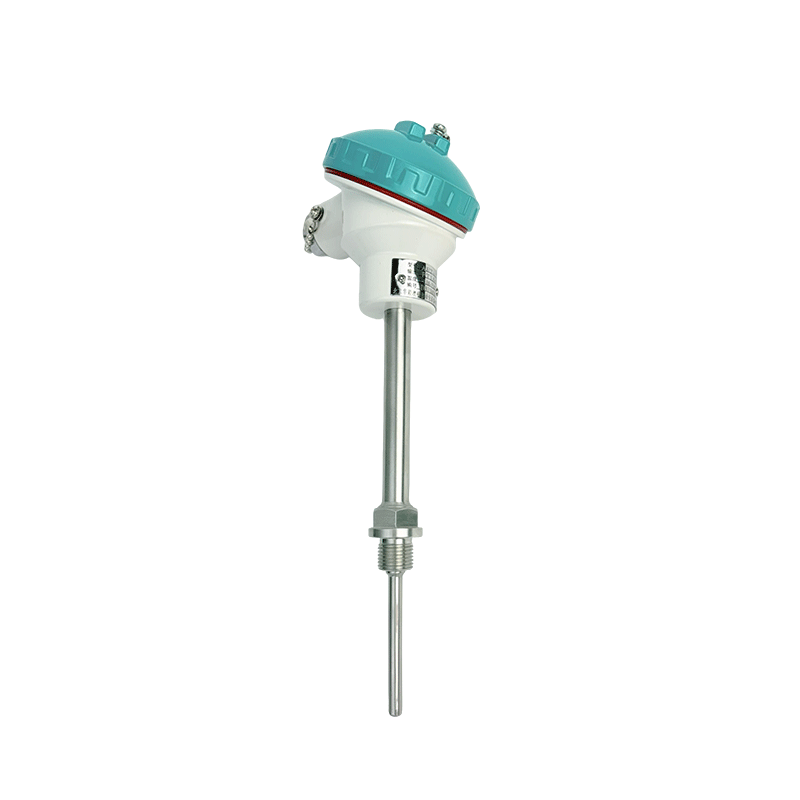

华毅澳峰水产养殖防水温度变送器 池水测温 IP68 防护 耐盐雾 快速响应T1000Zs

测量介质

水、酸、碱、海水等强腐蚀或含有杂质的流体；

量程范围

-200℃-500℃（Z型传感器） -200℃-1800℃（U型传感器）

连接规格

法兰/螺纹/卫生卡盘/活动螺纹

保护管材质

304、316L、陶瓷

精度等级

0.5级（默认） 0.2级（定制）

相对温度：

5%-95%

防爆类型

隔爆型 Ex db IIC T6 Gb

本质安全型 Ex ia IIC T6 Ga

隔爆粉尘型 Ex tb IIIC T80℃ Db

防护等级

IP66

Z型

热电阻型温度变送器

U型

热电偶型温度变送器

类型号

功能参数

1

无显示不防爆4-20mA 输出

2

无显示防爆4-20mA 输出

3

LCD显示不防爆4-20mA 输出 AF1800接线盒 （只适合Z型传感器）

4

LCD显示 防爆4-20mA+HART AF3051接线盒 （只适合Z型传感器）

5

LCD显示防爆 RS485通讯 AF3051接线盒 （只适合Z型传感器

6

赫斯曼型4-20mA （只适合Z型传感器）

7

赫斯曼型4-20mA+502显示器 （只适合Z型传感器

8

赫斯曼型 RS485通讯 （只适合Z型传感器）

9

航插型M12*5 无显示4-20mA 输出 （只适合Z型传感器）

10

其他定制

S

304

L

316L

A

316L+衬四氟

B

316L+烧结四氟

C

陶瓷

D

2205双相不锈钢

E

定制

06

6mm

08

8mm

10

代表保护管外径10mm ，依次类推一般为偶数

螺纹规格

类型号

外螺纹G1/4

A

外螺纹G1/2

R

外螺纹M20*1.5

B（默认不选）

外螺纹NPT1/2

E

外螺纹NPT1/4

N

法兰连接

D

外螺纹M14*1.5

M

外螺纹M27*2

T

约定的特殊要求

S

A

304焊接底座

B

304焊接保护套

C

碳钢焊接底座

D

碳钢焊接保护管

序号

密封垫片

1

O型圈

2

聚四氟乙烯

3

生料带

4

紫铜垫

序号

密封垫片

F

PN16(默认）

G

指定耐压请结合连接方式

抗振性能

10g (20…2000Hz) 符合IEC60068-2-6标准

抗冲击性

500g/1ms 符合IEC60068-2-27标准

序号

测试项目

基本标准

测试条件

性能等级

1

辐射干扰（外壳）

GB/T 9254/CISPR22

30MHz~1000MHz

合格

2

传导干扰（直流电源端口）

GB/T 9254/CISPR22

0.15MHz~30MHz

合格

3

静电放电（ESD）

GB/T 17626.2/IEC61000-4-2

4kV（触点），8kV（空气）

合格

4

射频电磁场抗扰度

GB/T 17626.3/IEC61000-4-3

10V/m（80MHz~1GHz）

合格

5

工频磁场抗扰度

GB/T 17626.8/IEC61000-4-8

30A/m

合格

6

电快速瞬变脉冲群抗扰度

GB/T 17626.4/IEC61000-4-4

2kV（5/50ns，100kHz）

合格

7

浪涌抗扰度

GB/T 17626.5/IEC61000-4-5

500V（线线之间），1kV（地线之间，1.2us/50us）

合格

8

射频场感应的传导干扰抗扰度

GB/T 17626.6/IEC61000-4-6

3V（150kHz~80MHz）

合格

输出方式

输出*小

输出*大

4-20mA

3.8mA

22mA

RS485

同主变量

同主变量

4-20mA+HART

3.8mA

22mA

短路保护

永久

反极保护

无损害，但不工作

绝缘电阻

≥100MΩ

绝缘强度

500VDC
